¿Qué cable necesito? XLR, TRS, TS, RCA y Speakon explicados

Cada conector de audio tiene una forma y un uso distintos. Aquí explicamos XLR, TRS, TS, RCA y Speakon para que elija el cable correcto sin adivinar.

En una frase

El conector le dice qué tipo de señal lleva y qué tan protegida va contra el ruido. RCA y TS llevan señal sin balancear, XLR y TRS suelen ir balanceados, y Speakon lleva la potencia que llega al parlante, no señal de línea.

Balanceado quiere decir que la señal viaja por dos hilos que cancelan entre sí el ruido captado en el camino (algo parecido a dos personas cargando un mueble juntas para que no se ladee). Un cable balanceado tolera tramos largos con menos zumbido.

Los conectores, uno por uno

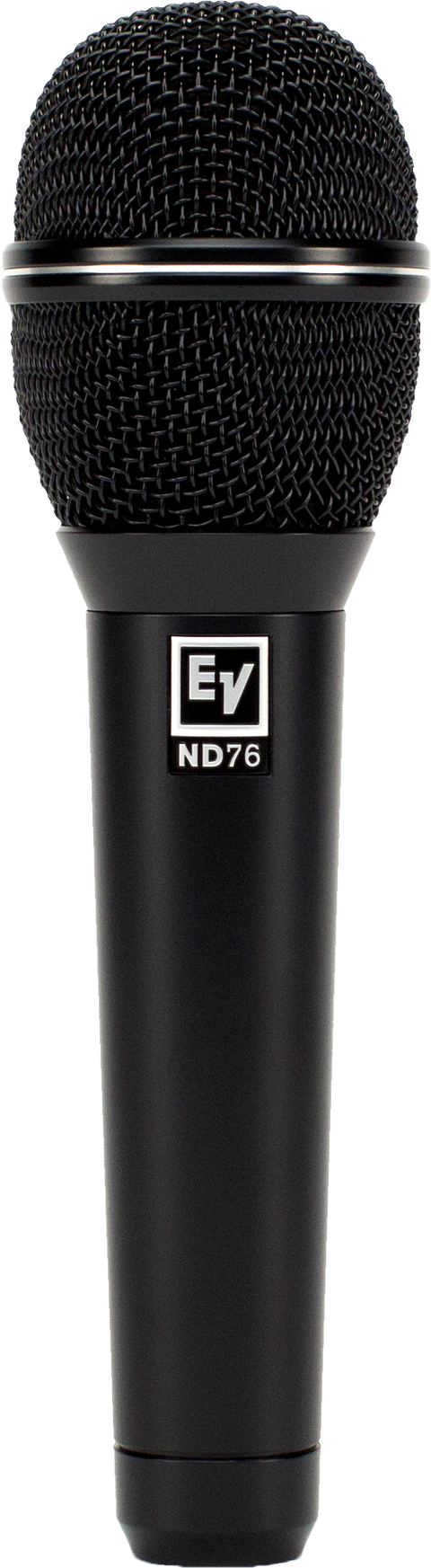

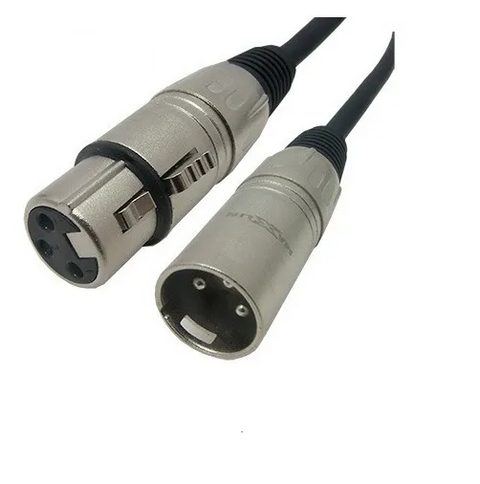

XLR es un conector redondo de 3 pines con un seguro que evita que se salga solo. Se usa en micrófonos y en salidas de línea balanceadas de consolas, como el Maxlin MX300L3. Un micrófono de voz como el Electrovoice ND76 se conecta con este tipo de cable.

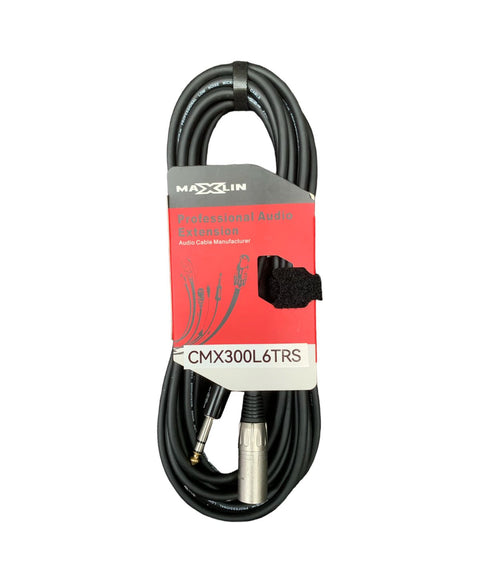

TRS parece un plug de audífonos, pero con dos anillos en la punta. Lleva señal balanceada o una mezcla estéreo, como el Maxlin CMX300L6TRS, que combina XLR en un extremo y plug TRS en el otro (6 m).

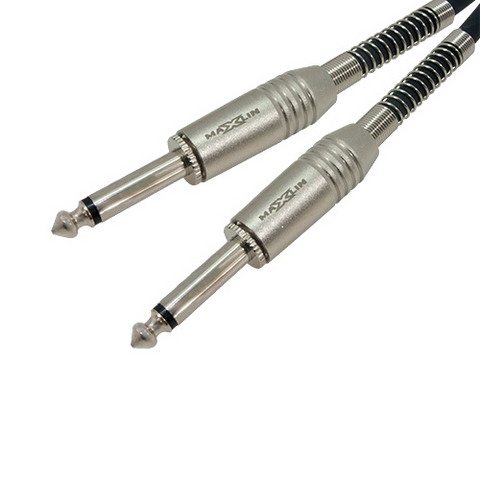

TS es igual al TRS por fuera, pero con un solo anillo. Lleva señal sin balancear, típica de instrumentos, como el Maxlin MX400L3 (TS a TS, 3 m), y de algunas salidas RCA convertidas, como el Vento WORK2RCA.

RCA es el conector redondo de un solo contacto que conocemos de equipos domésticos. En audio profesional aparece en salidas tipo "master" de algunos controladores y reproductores. Para llevar un par RCA a entradas de plug 6,3 mm sirve un cable como el Maxlin MX450L2.

Speakon es un conector de bayoneta que se traba al girar, como el Vento VC4SPK o el Maxlin PLUGNL4FX. Está hecho para llevar la potencia de un amplificador a un parlante, nunca señal de línea, por un cable de parlante como el Maxlin CA2X14ENCAUCH (2 conductores calibre 14).

Conector, para qué sirve y hasta dónde llega

Conector	Para qué sirve	Balanceado	Largo máximo recomendado
XLR	Micrófonos y salidas de línea balanceadas	Sí	Cerca de 20 m
TRS	Señal balanceada o mezcla estéreo entre equipos de línea	Sí, cuando se usa como balanceado	Unos 15 m
TS	Instrumentos y señales sin balancear	No	Unos 5 m
RCA	Equipos domésticos y salidas tipo master	No	Unos 5 m
Speakon	Potencia del amplificador al parlante	No aplica, lleva potencia y no señal de línea	Depende del calibre del cable (por confirmar)

Qué cable necesito

Con el conector claro, falta saber qué par de equipos va a unir. Estos son los casos más comunes.

De	A	Cable

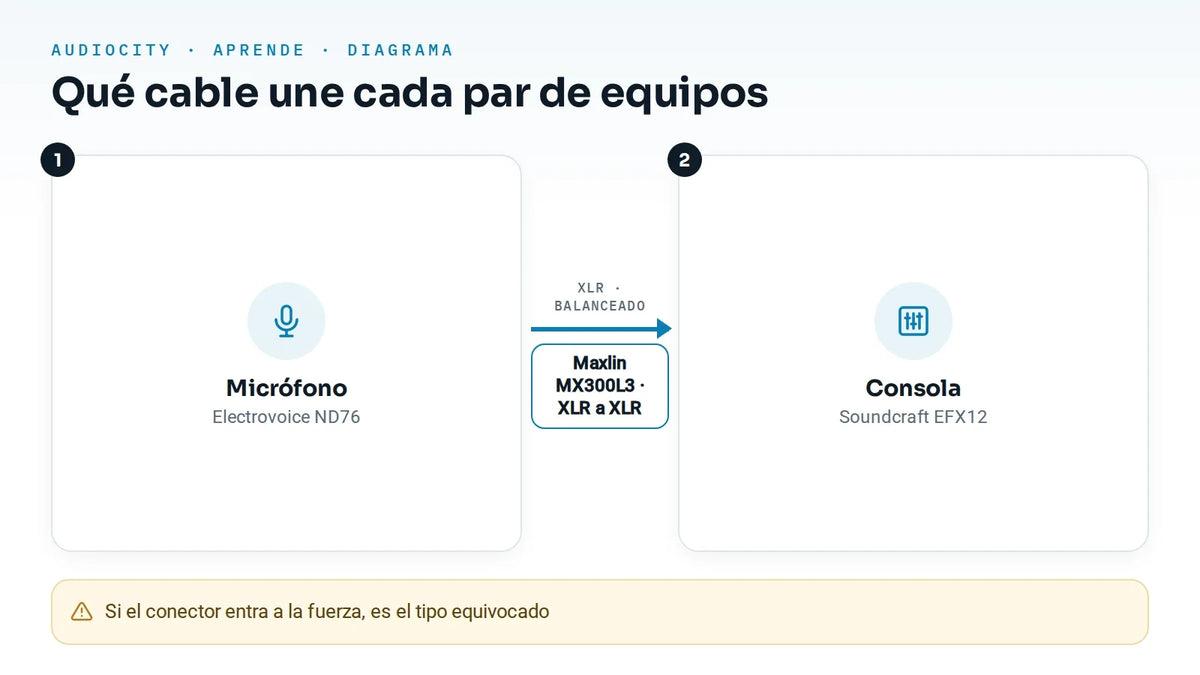

Micrófono	Consola	XLR macho a XLR hembra
Consola	Cabina activa	XLR o TRS, según la entrada de la cabina
Amplificador	Cabina pasiva	Speakon en cada punta
Celular	Consola	Miniplug 3,5 mm a 2 plug TS de 6,35 mm, como el Maxlin MX550L3-6

Si algo falla

Síntoma	Causa probable	Qué hacer
No suena nada	El cable no es el que pide esa entrada, por ejemplo TS donde pide TRS	Revise el tipo de conector antes de forzarlo y compárelo con la entrada del equipo
Zumbido constante	Cable sin balancear en un tramo largo, o retorno de tierra entre equipos	Cambie a un cable balanceado si el equipo lo admite y conecte todo a la misma toma
Solo suena un canal	Un plug TRS o RCA no entró hasta el fondo en alguno de los dos extremos	Desconecte y vuelva a insertarlo hasta sentir que quedó completo
El conector no entra	Está usando TS donde el equipo pide TRS, o RCA donde pide XLR	Verifique el tipo de entrada en el equipo antes de comprar el cable
El parlante suena apagado o distorsionado	Cable Speakon muy delgado para el largo del tramo	Use un calibre más grueso o acorte el tramo

Las especificaciones citadas provienen de las fichas de producto de Audiocity. Lo marcado "(por confirmar)" está pendiente de verificación.
