Simulador de la consola digital Soundcraft Ui24R: de análoga a digital

Qué vas a aprender

Si ya mezclas en una consola análoga, sabes lo más difícil: escuchar, poner bien la ganancia, ecualizar y armar monitores. Pasar de análoga a digital no es empezar de cero: es aprender dónde quedó cada perilla. Aquí practicas con una Soundcraft Ui24R simulada y una banda que suena de verdad en tu navegador.

• Dónde quedó en la Ui24R cada control que ya conoces.
• Cómo poner la ganancia mirando un medidor en dBFS y cómo suena un clip digital.
• Cómo limpiar y dar forma al sonido con HPF, compuerta, EQ de 4 bandas y compresor.
• Cómo mezclar en vivo con faders, paneo, MUTE, SOLO, grupos de mute y VCA.
• Cómo armar los monitores con auxes pre-fader y cuándo usar post-fader.
• Cómo usar los efectos internos, el GEQ de 31 bandas y el AFS para controlar el acople.
• Cómo guardar tu mezcla en snapshots, poner música por USB y grabar el show.
• Cómo encontrar las fallas típicas cuando algo no suena.

Cómo usar el simulador

Arriba tienes el escenario: cantante, batería, bajo, guitarra, teclado, la PA del público y tres monitores de piso. Debajo está la app de mezcla, como la verías en una tablet. Presiona Encender sistema y luego Tocar: la banda suena en bucle mientras trabajas.

La guía tiene 13 módulos y 55 pasos: cada uno explica una idea, te pone una tarea y se marca solo cuando la cumples. Si te enredas, el botón Muéstrame hace la tarea frente a ti. También eliges desde dónde escuchas: como el público, desde el monitor de un músico o con los audífonos del ingeniero.

Usa audífonos o buenos parlantes y arranca con el volumen bajo: en un paso vas a provocar un acople a propósito. Las pestañas de abajo (Conexión, Análogo ↔ Digital, Señal y Problemas) completan la práctica.

De la consola análoga a la Ui24R

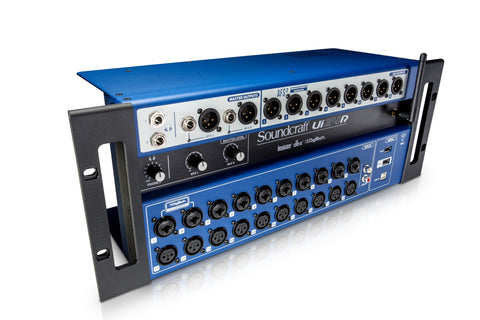

La Soundcraft Ui24R es una mezcladora digital de 24 canales en formato de rack. No tiene faders ni perillas de mezcla: es una caja con las entradas, las salidas y todo el procesamiento adentro. La consola, en la práctica, es la pantalla. La manejas desde el navegador de una tablet, un celular o un computador conectado por Wi‑Fi, sin instalar ninguna app. Según el manual, hasta 10 dispositivos se pueden conectar al tiempo.

Eso cambia la forma de trabajar. La caja puede quedarse en la tarima, como una stagebox, y tú caminas por el lugar con la tablet, incluso junto al monitor del cantante mientras lo ajustas. Lo que no cambia es el oído ni el orden de trabajo.

La idea clave: en la análoga cada función tiene su perilla. En la consola digital hay pocos controles en pantalla y cambian según lo que abras. Estas son las equivalencias más útiles:

Perilla GAIN

Ganancia de −6 a +58 dB, en la pantalla GAIN. Se ajusta mirando el medidor: picos cerca de −12 dBFS.

Botón 48V

Phantom disponible en las entradas 1 a 20, junto a la ganancia de cada canal.

Botón LOW CUT

HPF con frecuencia ajustable, de 20 Hz a 1 kHz.

EQ de 3 o 4 bandas

EQ paramétrico de 4 bandas en cada canal, con analizador (RTA). También hay un modo sencillo llamado Easy EQ.

Rack de compresores y compuertas

Compresor, compuerta y de-esser en cada canal de entrada, sin cables de insert.

Perillas AUX

Pantalla AUX SENDS: eliges un aux y los faders pasan a ser los envíos a ese monitor. Es como tener una segunda consola solo para el monitor del cantante.

Botón PFL

Botón SOLO, que manda el canal a las salidas de audífonos. Puede trabajar como PFL o como AFL.

Subgrupos

La Ui24R tiene 4 subgrupos, 6 VCA y 6 grupos de mute. Un VCA es como un control remoto: sube o baja varios canales sin mover sus faders y sin sumar audio.

Rack de efectos

4 procesadores Lexicon internos (reverbs, delays y chorus), cada uno con sus envíos y su canal de retorno.

EQ gráfico de la PA

GEQ de 31 bandas en el master y en los auxes, más el supresor de acople AFS2 de dbx.

La libreta con las perillas

Snapshots: guardan toda la consola de un toque. Un show es una carpeta de snapshots, por ejemplo uno por canción.

El camino de la señal en un canal

En la análoga seguías la señal con el dedo, de arriba hacia abajo en la tira de canal. En la digital no la ves, pero el camino es casi el mismo. Si algo no suena, recórrelo en orden; la pestaña Señal del simulador te lo muestra en vivo.

• Entrada y ganancia. El preamp sube la señal hasta un nivel sano. Aquí se prende el 48V de los micrófonos de condensador. Ojo: en digital, 0 dBFS es un techo duro. Deja margen.
• Fase. Invierte la polaridad cuando dos micrófonos captan la misma fuente y se cancelan los graves.
• HPF. Quita los graves que no aportan: golpes, retumbe de la tarima, ruido de manejo.
• Compuerta. Cierra el canal cuando no hay señal útil.
• EQ. Da forma al sonido. Primero corta lo que sobra y después sube, poquito.
• Compresor. Empareja el nivel. El medidor GR muestra cuántos dB está bajando.
• Envíos a monitores. En la Ui24R, los envíos a aux son pre-fader por defecto: no dependen de tu fader ni del MUTE del canal.
• MUTE, fader y VCA. Deciden cuánto del canal llega a la mezcla.
• Envíos a efectos. Suelen ser post-fader: si bajas el fader, baja también la reverb.
• Paneo y Main L/R. El canal se suma a la mezcla del público.
• Salida. GEQ, AFS y fader master antes de la PA. Cada aux sale por su propio conector.

Conecta tu Ui24R real paso a paso

Estos pasos siguen la guía de usuario oficial de la Ui24R; según el firmware, algunos nombres cambian un poco.

1. Antena y corriente

Atornilla la antena Wi‑Fi, conecta la consola y enciéndela. El LED de Wi‑Fi parpadea hasta que termina de arrancar.

2. Conéctate a su red

En tu tablet, celular o computador busca la red Wi‑Fi de la consola. La guía de conexión la llama «Soundcraft Ui24» y la contraseña de fábrica es «scuiwlan».

3. Abre el navegador

Escribe ui.io. Si algún programa de seguridad lo bloquea, usa la dirección 10.10.1.1.

4. Elige tu pantalla

Hay una versión para pantallas grandes (tablet y computador) y otra para celular.

5. Cambia la contraseña

La primera vez, cambia la contraseña del Wi‑Fi en SETTINGS, pestaña NETWORK.

6. Conecta la banda

Micrófonos a las entradas 1 a 20: la entrada 1 es el canal 1 de la app, y así sucesivamente. La PA va a las salidas Main L/R y los monitores a las salidas Aux.

Qué conectores trae

• 20 entradas de micrófono con preamps de diseño Studer: 10 combo (XLR o jack) y 10 solo XLR. Las entradas 1 y 2 aceptan guitarra o bajo directo (Hi‑Z), que se activa en el software.
• 2 entradas de línea RCA (canales 21 y 22) y un reproductor USB estéreo.
• Salidas Main L/R en XLR y en jack, con perillas físicas MIX L y MIX R en el frente: si no sale nada por la PA, revísalas también.
• 8 salidas Aux/Matrix en XLR para monitores.
• 2 salidas de audífonos que comparten una perilla de volumen.
• USB PLAY para reproducir, USB REC para grabar, USB B para conectarla al computador, HDMI para ver la interfaz en una pantalla y Ethernet.

¿Y si quiero usar la red del lugar?

En SETTINGS › NETWORK › CONFIG eliges el modo: Hotspot (la consola crea su propia red), WiFi (se une a una red existente) o LAN por cable. Te pide usuario y contraseña de administrador; de fábrica son admin y admin. El hotspot y el WiFi cliente no pueden estar activos al mismo tiempo, y hay que reiniciar la consola para aplicar los cambios. Si te quedas por fuera, el manual explica cómo restaurar la red: mantén presionado el botón RESET del costado (con un clip) unos 10 segundos mientras enciendes la consola.

Errores comunes al pasar a digital

• Arreglar la ganancia con el fader. Si el medidor de entrada llega al rojo, el clip ya pasó. Bájale la ganancia, no el fader.
• Olvidar el 48V. Un micrófono de condensador sin phantom no suena, por más ganancia que le metas.
• Editar el canal equivocado. Antes de mover algo, mira qué canal y qué pestaña tienes abiertos.
• Dejar monitores en post-fader. Cada vez que mueves la PA, le cambias el monitor al músico.
• Olvidar un SOLO prendido. El solo cambia lo que oyes en tus audífonos, no lo que oye el público.
• No revisar grupos y VCA. El canal parece bien, pero un grupo de mute o un VCA abajo lo silencia "por encima".
• Cargar un snapshot sin pensar. Cambia todo de una vez; para lo que no debe cambiar existen los channel safes.
• Dejarle todo al AFS. Primero la posición de micrófonos y monitores, después el GEQ. El AFS es la red de seguridad.

Glosario rápido

dBFS

Escala de nivel digital. El 0 es el máximo posible; si la señal lo pasa, se recorta (clip).

Phantom (48V)

Energía que la consola manda por el cable del micrófono. La necesitan los de condensador.

HPF

Filtro pasa-altos: corta los graves por debajo de una frecuencia.

EQ paramétrico

Ecualizador en el que eliges frecuencia, ganancia y ancho (Q) de cada banda.

RTA

Analizador en tiempo real de las frecuencias de la señal.

Compuerta (gate)

Cierra el canal cuando la señal baja de un umbral.

Compresor

Baja el nivel cuando la señal pasa de un umbral; el GR dice cuánto.

Aux

Mezcla aparte, casi siempre para un monitor. Tiene su propio fader maestro.

Pre y post-fader

Si un envío sale antes o después del fader del canal.

PFL y AFL

Tipos de solo: antes o después del fader. Se oyen en los audífonos.

VCA

Control que sube o baja varios canales a la vez sin mover sus faders.

GEQ

Ecualizador gráfico de 31 bandas en una salida.

AFS2

Supresor de acople de dbx: filtros angostos que detectan y cortan los acoples.

Snapshot y show

Un snapshot guarda todos los ajustes de la consola; un show agrupa varios snapshots.

Preguntas frecuentes

¿Necesito instalar una app para manejar la Ui24R?

No. El software vive dentro de la consola y se abre en el navegador de iOS, Android, Windows, Mac o Linux. Te conectas a su Wi‑Fi y escribes ui.io.

¿Cuántos monitores puedo manejar?

La Ui24R tiene 8 salidas Aux en XLR para monitores. Con el firmware actual hay 10 auxes en el software: el 9 y el 10 no tienen conector propio y se pueden enrutar a las salidas de audífonos. Además, con la pantalla MOREME cada músico puede manejar su propio monitor desde su celular.

¿Puedo grabar el show?

Sí. Graba la mezcla estéreo en una memoria USB y, según el manual, hasta 22 pistas separadas en una memoria USB 3.0 rápida para mezclar después. También funciona como interfaz de audio USB de 32 × 32 con tu computador.

¿Funciona con la corriente de Colombia?

Sí. La fuente es interna y acepta de 88 a 265 V con detección automática: se conecta directo a los 110–120 V de Colombia, sin transformador.

¿El simulador es igual a la app de la Ui24R?

No. Es una simulación educativa y no oficial, con una interfaz propia inspirada en la lógica de la Ui24R: las mismas funciones y nombres técnicos, organizados para aprender a mezclar en vivo. La app real puede variar según el firmware.

¿Lo que aprendo aquí sirve para otras consolas digitales?

Sí. Ganancia en dBFS, EQ paramétrico, compresión, auxes pre y post, VCA, snapshots y control de acople existen en casi todas las consolas digitales. Cambian los nombres y el lugar de cada botón.
