¿Cómo conecto un subwoofer a mis cabinas?

En unos veinte minutos deja el subwoofer trabajando con sus cabinas, con el cruce en el punto correcto y sin perder graves por una mala ubicación.

En una frase

El subwoofer se pone en la mitad: la señal sale de la consola, entra al subwoofer y del subwoofer sale hacia las cabinas. Así el subwoofer se queda con los graves y las cabinas se dedican al resto.

Esa es la razón de fondo para comprar un subwoofer: no es solo "más bajo", es quitarle trabajo a las cabinas. Una cabina que ya no tiene que reproducir los golpes más graves suena más limpia y aguanta más volumen sin distorsionar.

Primero: ¿su subwoofer es activo o pasivo?

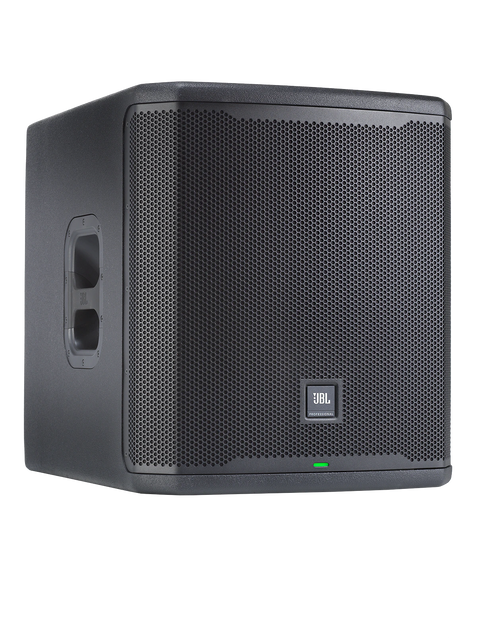

Un subwoofer activo tiene el amplificador adentro. Se conecta al tomacorriente, recibe la señal por XLR y casi siempre trae una salida para seguir hacia las cabinas. Es el caso del JBL PRX915XLF, que según su ficha trae dos entradas combo y dos salidas XLR de paso directo.

Un subwoofer pasivo no amplifica nada: necesita un amplificador de potencia aparte y, si quiere separar graves de agudos, un procesador o crossover externo. Es más barato de entrada y más complicado de armar.

Si está empezando o monta y desmonta seguido, el activo le ahorra equipos y cables.

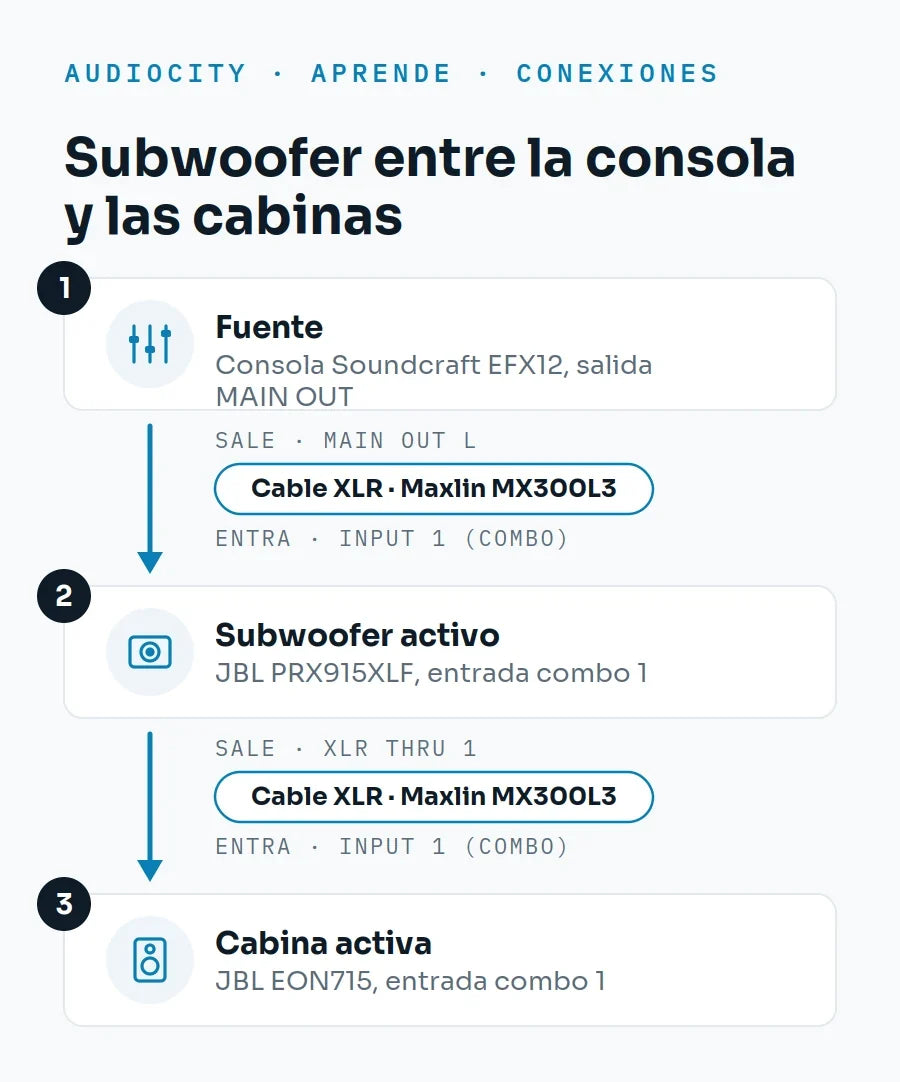

Dónde va en la cadena

El orden correcto es fuente, subwoofer y después cabinas, no fuente, cabinas y de último el subwoofer. Conectar el subwoofer al final es el error más común: pierde la posibilidad de aliviar a las cabinas y termina con todo el sistema sonando igual de cargado.

Si tiene dos cabinas, del subwoofer salen dos cables, uno para cada lado. El PRX915XLF trae dos salidas XLR justamente para eso.

La frecuencia de cruce

El cruce es el punto donde se reparten el trabajo: por debajo de esa frecuencia suena el subwoofer, por encima suenan las cabinas. El PRX915XLF permite elegir entre 80, 100 o 120 Hz.

Como guía: con cabinas de 15 pulgadas, 80 Hz suele ser el punto más natural; con cabinas de 12 pulgadas o más pequeñas, suba a 100 o 120 Hz para que no les exija graves que no pueden dar.

Tenga en cuenta un detalle importante: la ficha de este modelo describe sus salidas como de paso directo, es decir que entregan la señal completa. Eso significa que el ajuste de cruce actúa sobre lo que reproduce el subwoofer, pero las cabinas seguirían recibiendo el rango completo. Si quiere que las cabinas además queden filtradas por arriba, revise en el manual si el equipo ofrece una salida con filtro pasa altos (por confirmar).

Dónde ubicarlo en el sitio

El subwoofer va en el piso, nunca sobre una tarima hueca ni colgado. El piso le sirve de apoyo acústico y ahí rinde mucho más.

Pegarlo a una pared le suma graves; ponerlo en una esquina le suma todavía más, a veces de más y con retumbo. Si el sonido queda embolatado, sepárelo unos centímetros de la pared antes de tocar la ecualización.

Con un solo subwoofer, el centro del escenario suele ser la mejor posición. Con dos, uno a cada lado es lo más simple de montar.

Paso a paso

1Apague todo y baje los volúmenes

Apague la consola, el subwoofer y las cabinas. Lleve a cero el volumen de cada equipo.

Señal de que quedó bien: ninguna perilla queda arriba y no hay luces encendidas.

2Ubique el subwoofer en el piso

Déjelo en el piso, sin tapar el frente y sin nada encima. Empiece con el subwoofer separado de la pared.

Señal de que quedó bien: el subwoofer queda estable, apoyado en el piso y con el frente despejado.

3Lleve la consola al subwoofer

Conecte un cable XLR desde la salida principal de la consola hasta la entrada del subwoofer.

Señal de que quedó bien: el cable entra hasta el fondo y queda asegurado en la entrada del subwoofer.

4Del subwoofer a las cabinas

Conecte otro cable XLR desde la salida de paso del subwoofer hasta la entrada de la cabina. Si tiene dos cabinas, use las dos salidas.

Señal de que quedó bien: el cable sale del conector marcado como salida, no de otra entrada.

5Elija la frecuencia de cruce

Ponga el selector del subwoofer en 80 Hz si sus cabinas son de 15 pulgadas, o en 100 a 120 Hz si son más pequeñas.

Señal de que quedó bien: el selector queda en una posición fija y no entre dos marcas.

6Encienda en orden y suba de a poco

Encienda primero la consola, después el subwoofer y por último las cabinas. Suba el volumen de la consola hasta un nivel de trabajo y ajuste el del subwoofer de a poco.

Señal de que quedó bien: se oye el golpe del bombo sin que el resto de la música se tape.

Cómo verificar

• Al desconectar el subwoofer, la música se oye más delgada pero sigue completa: eso confirma que las cabinas están recibiendo su señal desde el subwoofer.
• El bombo y el bajo se sienten en el pecho, pero todavía se entiende la voz.
• Caminando por el sitio, el bajo no desaparece del todo en ninguna zona.
• Ningún equipo deja encendida de forma permanente su luz de límite o clip.

Si algo falla

Síntoma	Causa probable	Qué hacer
Las cabinas no suenan, solo el subwoofer	El cable salió de una entrada y no de la salida de paso del subwoofer	Pase el cable al conector marcado como salida, output o thru
El subwoofer no suena	Volumen del subwoofer en cero o cable de señal flojo	Revise el volumen propio del subwoofer y que el XLR entre hasta el fondo
Todo suena cargado y retumba	El subwoofer quedó en una esquina o el cruce está muy alto	Sepárelo de la esquina y baje el cruce a 80 Hz
La voz se pierde cuando hay bajo	El nivel del subwoofer está por encima del de las cabinas	Baje el subwoofer hasta que se sienta sin tapar la voz
Zumbido constante	Diferencia de tierra entre equipos o cable no balanceado	Conecte todo a la misma toma y use cable XLR balanceado

Las especificaciones citadas provienen de las fichas de producto de Audiocity. Lo marcado "(por confirmar)" está pendiente de verificación.
