Cómo armar un sistema de audio en red con Dante: amplificadores y parlantes

Un sistema de audio en red bien diseñado empieza en la cotización, no en la instalación: elegir amplificadores y parlantes Dante con la potencia, los canales y el DSP correctos evita rehacer cableado o comprar hardware de más.

En una frase

Un sistema en red con Dante reemplaza el cableado de audio análogo por cableado de red estándar CAT5e/CAT6, de modo que cada amplificador y cada parlante activo se conectan como un dispositivo más de la red y reciben audio digital, control y (en varios modelos) alimentación por el mismo cable; para armarlo hay que elegir entre parlantes activos con Dante integrado, como el Dream Sound XPAT-630D, o amplificadores Dante de varios canales, como el Lab Gruppen PLM 12K44SP o el Powersoft T604, alimentando parlantes pasivos convencionales.

Criterios de selección: qué mirar antes de cotizar

Antes de elegir un modelo puntual conviene fijar cuatro variables por zona del proyecto: la potencia que necesitan los parlantes de esa zona, el número de canales de audio independientes que hay que manejar, si conviene que el DSP viva en el amplificador/parlante o en un procesador aparte, y cómo va a comportarse la red cuando sumes todos los canales Dante del proyecto.

Potencia y canales por zona

La potencia se define por el tipo de parlante y el tamaño del espacio, no por el amplificador: en una zona pequeña, un parlante activo autoamplificado como el Dream Sound XPAT-630D (30W RMS) puede cubrir la necesidad sin sumar un amplificador externo a la lista de equipos. En proyectos con parlantes pasivos y varias zonas, un amplificador de 4 canales como el Lab Gruppen PLM 12K44SP (4x3000W) o el Powersoft T604 (hasta 6000W) permite atender varias zonas desde un solo equipo en el rack técnico, siempre que cada canal quede dentro de la potencia que soportan los parlantes de esa zona. Contar canales por zona (no solo parlantes) es lo que evita comprar un amplificador de menos canales de los necesarios.

DSP integrado: dónde conviene que viva

El DSP integrado ayuda a reducir el número de cajas en el rack porque el ecualizador, los limitadores y el ruteo de zonas quedan dentro del mismo amplificador o parlante activo. El Lab Gruppen PLM 12K44SP trae DSP Lake y el Powersoft T604 trae DSP FIR; ambos permiten ajustar cada canal desde el software del fabricante sin depender de un procesador externo. El Dream Sound XPAT-630D lleva el mismo principio al parlante: al tener DSP y Dante integrados, la zona queda resuelta con un solo equipo por punto. Para proyectos grandes con muchas zonas y necesidades de preset por zona, esto reduce el riesgo de terminar con configuraciones dispersas entre varios dispositivos.

La red: cableado y ancho de banda

Dante es un protocolo de audio sobre IP desarrollado por Audinate, con más de 600 fabricantes con licencia, y corre sobre cableado de red estándar CAT5e/CAT6, lo que simplifica el tendido frente al cableado de audio análogo tradicional. Al dimensionar la red hay que sumar los canales de audio que va a llevar cada tramo: como referencia de un integrador (por confirmar con Audinate), cada canal de audio Dante consume aproximadamente 4.5 Mbps, así que un amplificador de 4 canales como el Lab Gruppen PLM 12K44SP puede aportar una carga considerable al segmento de red si se suman varios equipos similares. En instalaciones con varios amplificadores o muchos canales, se recomienda usar switches administrados con QoS/DSCP para priorizar el tráfico de audio sobre el resto del tráfico de la red.

Elegir según el tamaño del proyecto

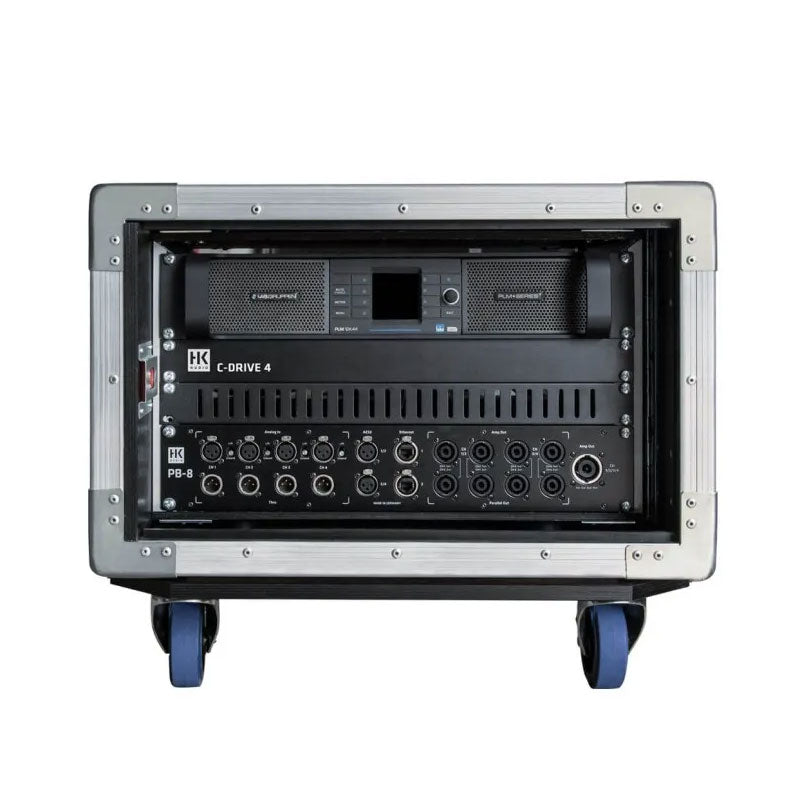

Para una zona pequeña o de refuerzo (un salón, una sala de juntas, un punto de un restaurante), un parlante activo Dante como el Dream Sound XPAT-630D resuelve la instalación sin amplificador externo. Para un proyecto grande con varias zonas y parlantes pasivos (auditorio, iglesia, centro comercial), un amplificador Dante de 4 canales como el Lab Gruppen PLM 12K44SP o el Powersoft T604 centraliza la potencia en el rack técnico. Para un proyecto muy grande donde se busca reducir el trabajo de integración en sitio, un rack de amplificación ya ensamblado como el HK Audio C-DRIVE 4 LG 12K44 (6U con Lab Gruppen 12K44) llega listo para instalar y conectar a la red.

Paso a paso

1Levanta el listado de zonas y canales

Para cada zona del proyecto (auditorio, iglesia, restaurante, centro comercial) anota cuántos parlantes lleva, si son activos o pasivos, y cuántos canales de audio independientes necesita esa zona.

Señal de que quedó bien: tienes una tabla con zona, cantidad de parlantes, tipo de parlante y canales necesarios, sin zonas sin definir.

2Decide entre parlante activo o amplificador externo por zona

En zonas pequeñas o de baja potencia evalúa un parlante activo Dante como el Dream Sound XPAT-630D. En zonas con parlantes pasivos o mayor potencia, esa zona necesita un amplificador Dante externo.

Señal de que quedó bien: cada zona del listado tiene asignado un tipo de solución (parlante activo o amplificador + parlante pasivo), no ambas cosas a la vez.

3Selecciona el amplificador por potencia y canales

Suma los canales de las zonas que va a cubrir cada amplificador y compara contra la potencia por canal que necesitan los parlantes pasivos de esas zonas. Para proyectos grandes, compara el Lab Gruppen PLM 12K44SP (4x3000W) contra el Powersoft T604 (hasta 6000W) según la potencia real requerida por canal.

Señal de que quedó bien: ningún canal del amplificador queda operando por encima de la potencia que soporta el parlante pasivo conectado a él.

4Revisa si conviene un rack de amplificación ya ensamblado

Si el proyecto es muy grande y buscas reducir el trabajo de integración en sitio, evalúa un rack listo como el HK Audio C-DRIVE 4 LG 12K44 en lugar de armar el rack por separado.

Señal de que quedó bien: la decisión de rack ensamblado vs. armado en sitio queda escrita en la cotización, con su justificación de tiempo o presupuesto.

5Dimensiona la red Dante del proyecto

Cuenta el total de canales Dante del proyecto (todos los amplificadores y parlantes activos sumados) y confirma con el cliente si el cableado CAT5e/CAT6 existente alcanza o si hay que tender cableado nuevo. Si el proyecto tiene varios amplificadores o muchos canales, incluye en la cotización switches administrados con QoS/DSCP.

Señal de que quedó bien: la cotización incluye el switch de red necesario y no depende de un switch no administrado que ya esté en el sitio.

6Deja el DSP y el ruteo de zonas documentado

Antes de entregar la instalación, documenta qué canal de cada amplificador o parlante activo alimenta cada zona, y guarda una copia de la configuración del DSP integrado (Lake en el Lab Gruppen, FIR en el Powersoft) para referencia futura.

Señal de que quedó bien: existe un documento o archivo de configuración con el mapeo canal-zona y una copia de respaldo de los presets de DSP.

Cómo verificar

• Cada zona del proyecto tiene asignado un canal de amplificador o un parlante activo, sin zonas huérfanas.
• Ningún canal de amplificador opera por encima de la potencia soportada por su parlante pasivo asociado.
• El total de canales Dante del proyecto está dentro de la capacidad de la red y del switch cotizado.
• Los presets de DSP de cada amplificador o parlante activo quedaron guardados y documentados por zona.

Si algo falla

Síntoma	Causa probable	Qué hacer
Una zona no aparece en la red Dante	Switch no administrado o puerto de red sin habilitar	Verifica que el amplificador o parlante esté conectado a un puerto activo de un switch compatible con Dante y revisa el cableado CAT5e/CAT6.
Audio con cortes o "clicks" en varias zonas a la vez	Saturación de la red por muchos canales Dante en el mismo segmento	Revisa el total de canales del segmento contra el ancho de banda disponible y agrega priorización QoS/DSCP en el switch.
El amplificador entrega menos volumen del esperado en una zona	Canal del amplificador subdimensionado para la potencia del parlante pasivo	Recalcula la potencia necesaria por zona y reasigna esa zona a un canal con más potencia disponible o a otro amplificador.
No es posible ajustar el DSP de un canal desde el software	Preset de fábrica no documentado o conflicto de configuración previa	Restaura el preset base del fabricante (Lake o FIR según el equipo) y vuelve a aplicar la configuración documentada por zona.

Las especificaciones de los productos citados provienen de las fichas de producto de Audiocity. Lo marcado "(por confirmar)" está pendiente de verificación.
