¿Cómo conecto un amplificador de potencia a parlantes pasivos sin quemarlos?

En unos quince minutos conecta un amplificador de potencia a sus parlantes pasivos, sin pasarse de potencia ni forzar la impedancia del parlante.

En una frase

Un parlante pasivo no suena solo: necesita un amplificador de potencia que le entregue la señal ya amplificada, como un motor que mueve una rueda que por sí sola no gira.

La impedancia (la resistencia eléctrica que el parlante opone al paso de la corriente, medida en ohmios Ω) del parlante y la potencia del amplificador deben quedar dentro de un rango que el fabricante permite.

Si el amplificador entrega mucha más potencia de la que el parlante soporta, o si la impedancia baja demasiado, el parlante puede dañarse o el amplificador se protege y se apaga.

Qué cable necesito

El cable de parlante es distinto al cable de instrumento o de micrófono: lleva más corriente y necesita hilos más gruesos. Un cable delgado para esta tarea suele calentarse y perder potencia en el camino.

De	A	Cable	Nota
Salida de parlante (Speakon)	Entrada del parlante pasivo (Speakon)	Cable de parlante con conectores Speakon	No usar cable de instrumento (plug TS) ni de micrófono (XLR)
Salida de parlante (binding post)	Entrada del parlante pasivo (Speakon)	Cable de parlante con terminal banana o punta pelada	Respete la polaridad: positivo con positivo

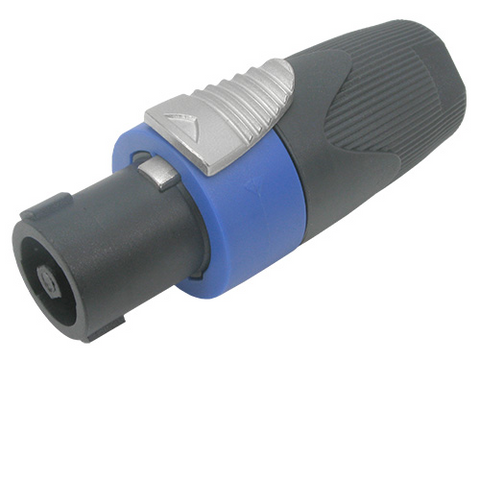

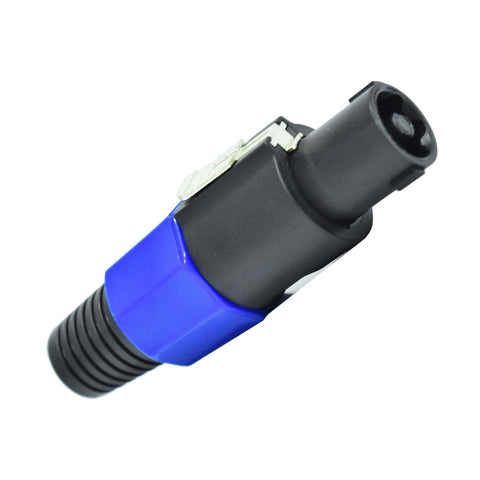

El conector Speakon (un acople de bayoneta que se gira para quedar trabado) es el más común en equipo profesional. El Vento VC4SPK (4 pines) y el Maxlin PLUGNL4FX (2 y 4 pines) son conectores Speakon para armar o reparar este tipo de cable.

Paso a paso

1Apague todo y baje ganancias y volúmenes

Apague el amplificador y los aparatos anteriores. Lleve a cero la ganancia del amplificador y el volumen de la fuente.

Señal de que quedó bien: ninguna perilla queda arriba y no hay luces encendidas.

2Revise la impedancia del parlante pasivo

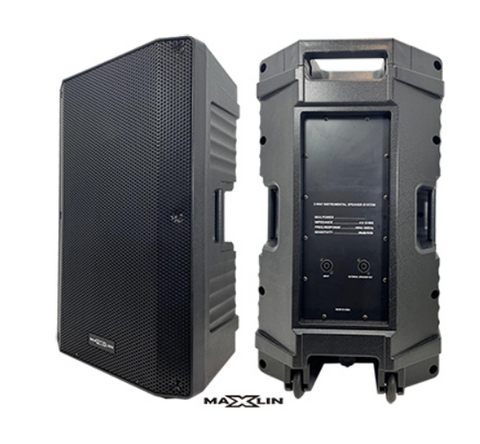

Busque en la ficha del parlante el valor en ohmios (Ω). La Maxlin MX15PA trabaja a 8 Ω, con 300 W RMS (la potencia continua que soporta sin dañarse) y 1050 W pico.

Parlante pasivoMaxlin MX15PA Cabina pasiva 15" CABI15P800FPA15" · 300 W RMS · 8 Ω · 2 SpeakonVer producto →

Señal de que quedó bien: tiene anotados la impedancia y la potencia RMS del parlante.

3Calcule la potencia adecuada del amplificador

Como regla práctica, busque un amplificador que entregue entre 1 y 1,5 veces la potencia RMS del parlante, a la misma impedancia. La MX15PA pide 300 W RMS a 8 Ω, así que el rango va de 300 a 450 W; el Vento V4002X entrega 400 W por canal a 8 Ω, dentro de ese rango.

AmplificadorVento V4002X Amplificador estéreo clase H con crossover 850 W2 × 400 W a 8 Ω · 2 × 600 W a 4 ΩVer producto →

Señal de que quedó bien: la potencia del amplificador a esa impedancia queda entre 1 y 1,5 veces la del parlante.

4Si va a sumar parlantes al mismo canal, revise la impedancia total

Dos parlantes de 8 Ω conectados en paralelo (al mismo canal del amplificador) bajan la impedancia total a 4 Ω. El amplificador debe admitir ese valor; revise su ficha antes de sumar parlantes a un mismo canal.

Señal de que quedó bien: la impedancia combinada no queda por debajo de lo que admite el amplificador.

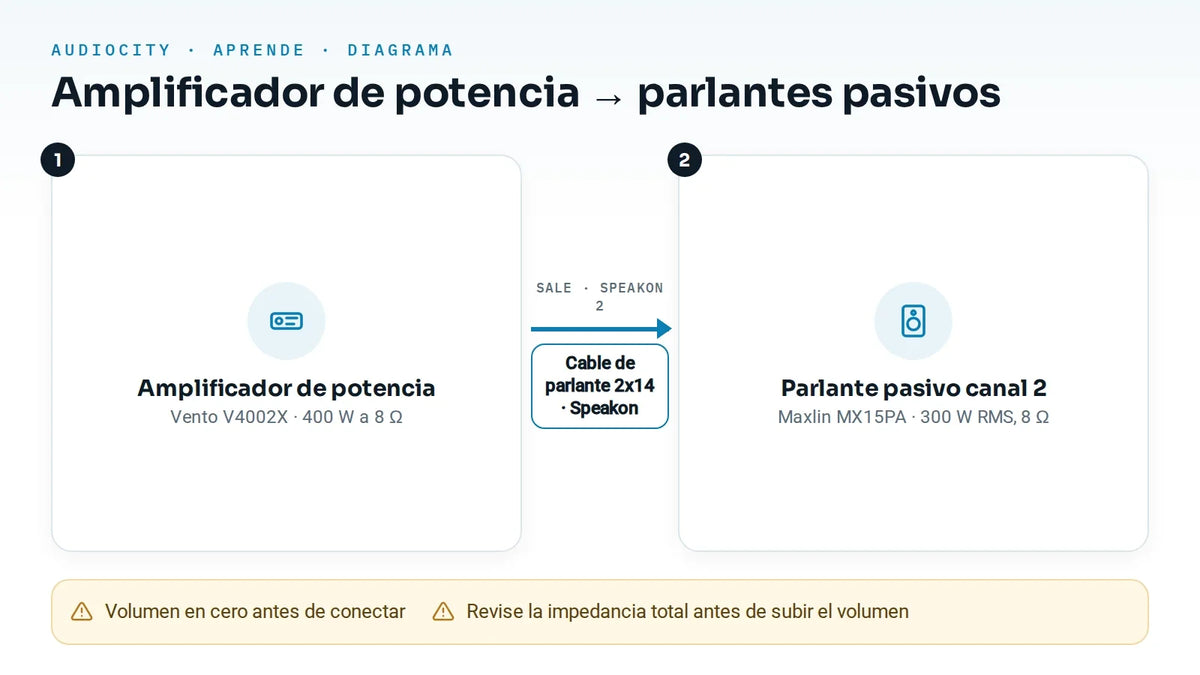

5Conecte el cable de parlante

Lleve el cable desde la salida del amplificador hasta la entrada del parlante pasivo. Gire el conector Speakon hasta que quede trabado, sin forzarlo.

Señal de que quedó bien: el conector no se sale al mover el cable con cuidado.

6Si necesita más potencia, use el modo bridge con cuidado

El modo bridge (o puente) une los dos canales del amplificador en uno solo, con más potencia para un parlante. En bridge el amplificador ve la mitad de la impedancia, así que suele pedir una carga más alta que en estéreo: uno que en estéreo admite 4 Ω, en bridge suele pedir 8 Ω. Revise el manual antes de usarlo: el parlante debe soportar esa impedancia y esa potencia, y una conexión mal hecha puede dañar el amplificador. Según su ficha, el Vento V4002X admite configuraciones paralelo, serie y bridge.

Señal de que quedó bien: siguió el diagrama de bridge del manual, no una conexión improvisada.

7Encienda en orden y suba el volumen de a poco

Encienda primero las fuentes, después la consola o mezclador y de último el amplificador. Suba el volumen despacio mientras observa los indicadores del amplificador.

Señal de que quedó bien: el indicador CLIP se mantiene apagado o parpadea solo en los picos más altos.

Cómo verificar

• El parlante suena con claridad, sin distorsión al volumen normal de uso.
• El indicador CLIP (aviso de que la señal se satura y se recorta) no queda encendido de forma fija.
• El amplificador no se apaga solo; se entibia con el uso, pero no llega a quemar al tacto.
• Los dos conectores Speakon quedan firmes al mover el cable con cuidado.

Si algo falla

Síntoma	Causa probable	Qué hacer
No suena	Se usó un cable de instrumento o de micrófono en vez de un cable de parlante	Revise que el cable sea de calibre para parlante y que el Speakon quede bien girado
El amplificador se apaga solo	La impedancia total bajó por debajo de lo que admite el amplificador (varios parlantes en paralelo)	Desconecte un parlante y revise la impedancia combinada de los que queden
El indicador CLIP se enciende seguido	El volumen o la ganancia quedaron muy altos para la potencia del amplificador	Baje el volumen hasta que el CLIP deje de encender de forma fija
Solo suena un parlante en modo bridge	La conexión de bridge no siguió el diagrama del manual	Revise el manual del amplificador y rehaga la conexión de bridge
Zumbido constante	Retorno de tierra (una corriente indeseada que viaja entre las carcasas de los aparatos) entre equipos con tomas distintas	Conecte los aparatos a la misma toma y revise las entradas balanceadas
El amplificador se siente muy caliente	Trabajó cerca de su límite de potencia por tiempo prolongado	Dé descansos y deje espacio libre alrededor para la ventilación

Las especificaciones citadas provienen de las fichas de producto de Audiocity. Lo marcado "(por confirmar)" está pendiente de verificación.
