¿Cómo conecto un micrófono inalámbrico a una cabina activa?

En unos quince minutos deja el micrófono inalámbrico sonando por la cabina activa, sin pitidos y con las baterías listas para todo el evento.

En una frase

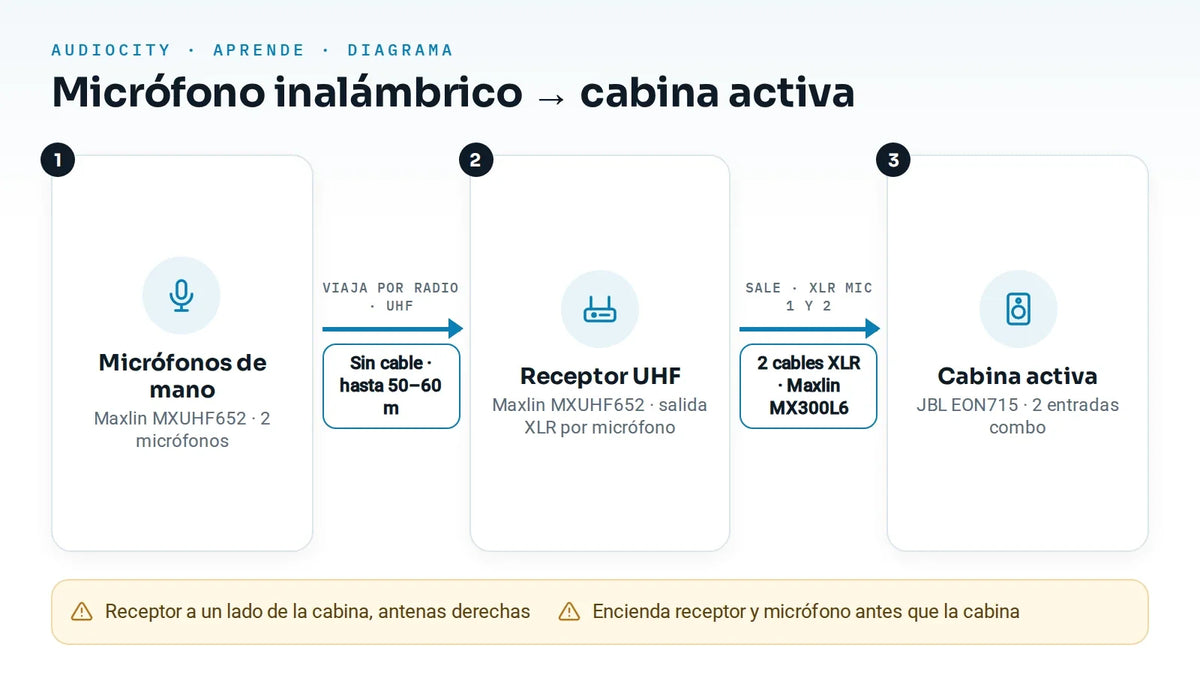

El micrófono manda la voz por el aire hasta un receptor, en una frecuencia de radio llamada UHF. El receptor convierte esa señal en audio normal y la entrega a la cabina activa por un cable.

Es como una llamada telefónica: el micrófono habla, el receptor contesta y solo después esa conversación sale por el parlante.

Qué cable necesito

El cable depende de la salida del receptor y de la entrada libre en la cabina. Revise los dos extremos antes de comprar nada.

De	A	Cable	Nota

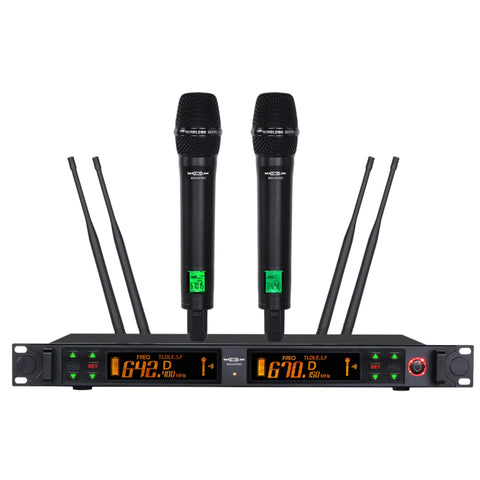

Salida de mezcla MIX OUTPUT (Maxlin MXUHF652)	Entrada combo de la cabina	1 cable de plug 6,3 mm (confirme el conector de esa salida en el receptor)	Mezcla los dos micrófonos en un solo canal; confirme que esa entrada acepte plug de 6,3 mm y no solo XLR

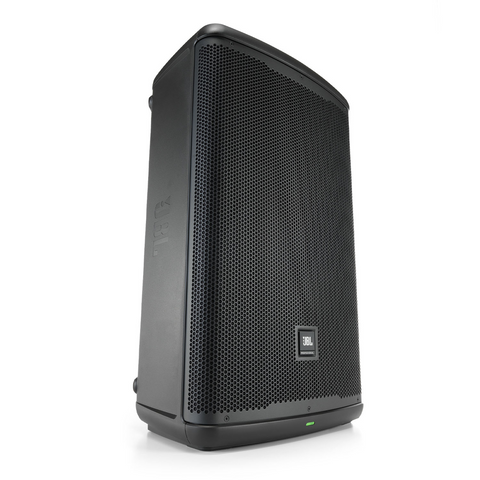

Salida XLR del micrófono 1 (Maxlin MXUHF652)	Entrada combo XLR 1 (JBL EON715)	1 cable XLR balanceado	Deja cada micrófono en su propio canal
Salida XLR del micrófono 2 (Maxlin MXUHF652)	Entrada combo XLR 2 (JBL EON715)	1 cable XLR balanceado	Use si quiere controlar el volumen de cada micrófono por separado

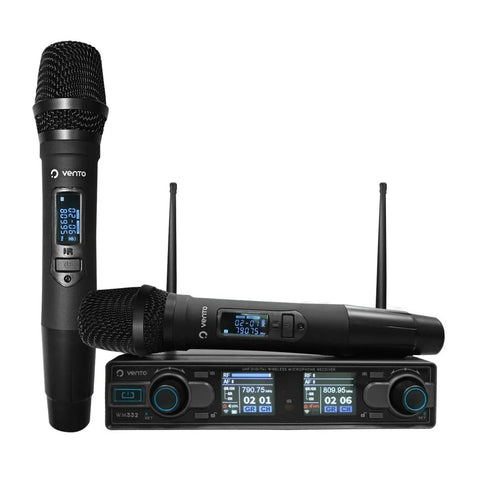

Salida del receptor (Vento Kit1)	Entrada de la cabina	(por confirmar)	La ficha no detalla el tipo de salida; revise el receptor físico antes de comprar el cable

Balanceado quiere decir que el cable lleva la señal por dos hilos que se cancelan el zumbido entre ellos. Un cable XLR balanceado tolera tramos más largos que uno TRS o RCA sin captar ruido.

Antenas, distancia y línea de vista

La ficha del Maxlin MXUHF652 indica un alcance operativo máximo de 50 a 60 metros; en la práctica conviene trabajar bastante más cerca para un sonido estable. Los sistemas con recepción True Diversity de doble antena, como el Electrovoice RE3-ND76, reducen los cortes de señal cuando la persona se mueve. Cuanto más lejos está el micrófono del receptor, más fácil es que la señal se corte.

Línea de vista significa que no haya paredes gruesas, columnas de metal ni personas justo entre el micrófono y el receptor. Cada obstáculo reduce el alcance real, así el número de la ficha sea mayor.

Ubique el receptor en un punto alto, cerca de la cabina y con las antenas derechas, sin doblarlas ni esconderlas dentro de un rack cerrado.

Paso a paso

1Apague todo y baje los volúmenes

Apague el receptor, el micrófono y la cabina. Lleve el volumen de la cabina y la ganancia del canal a cero.

Señal de que quedó bien: ninguna perilla queda arriba y no hay luces encendidas.

2Revise las baterías o pilas

Abra el compartimento del micrófono y coloque pilas nuevas o cargadas. Si el receptor también usa baterías, revíselas antes de armar el evento.

Señal de que quedó bien: el indicador de batería del micrófono muestra carga completa al encenderlo.

3Ubique el receptor y sus antenas

Coloque el receptor cerca de la cabina, en un punto alto y sin obstáculos hacia donde va a estar el micrófono. Enderece las dos antenas.

Señal de que quedó bien: desde el sitio del micrófono se ve el receptor sin paredes ni personas de por medio.

4Elija la salida del receptor

Decida si va a usar la salida de mezcla (MIX OUTPUT), que junta los dos micrófonos en un canal, o las dos salidas XLR, que los deja separados.

Señal de que quedó bien: tiene claro cuántos canales de la cabina va a usar.

5Conecte el cable a la cabina

Lleve el cable elegido desde la salida del receptor hasta una entrada combo libre de la cabina. Empuje el conector sin forzarlo.

Señal de que quedó bien: el conector entra hasta el fondo y no se suelta al mover el cable.

6Encienda en el orden correcto

Encienda primero el receptor, luego el micrófono y de último la cabina. Para apagar, hágalo al revés: la cabina primero y el micrófono y el receptor de últimos.

Señal de que quedó bien: el LED del receptor queda fijo, sin parpadear, señal de que capta la señal del micrófono.

7Suba el volumen de a poco

Hable por el micrófono y suba el volumen del canal despacio hasta que se escuche claro, sin acercarse demasiado a la cabina.

Señal de que quedó bien: se escucha la voz con fuerza normal y no aparece un pitido agudo.

8Camine con el micrófono para probar el alcance

Recorra el área donde va a usarlo, sin pasar de los metros recomendados por el fabricante ni salir de la línea de vista del receptor.

Señal de que quedó bien: el sonido se mantiene estable en todo el recorrido, sin cortes ni ruido de estática.

Cómo verificar

• La voz sale por la cabina con volumen parejo, sin subidas ni bajadas repentinas.
• No hay pitido agudo cuando el micrófono está cerca de la cabina, dentro de lo razonable.
• El indicador de batería del micrófono sigue en verde después de unos minutos de uso.
• El sonido no se corta al moverse dentro del área prevista para el evento.

Si algo falla

Síntoma	Causa probable	Qué hacer
Pitido agudo constante (acople)	El micrófono está muy cerca o de frente a la cabina	Aléjese de la cabina o párese a un lado, y baje la ganancia del canal
Se corta la señal por ratos	El micrófono se alejó demasiado o perdió línea de vista con el receptor	Acérquese al receptor y quite obstáculos entre los dos
No suena nada	El canal está cerrado, el cable está en otra entrada o las pilas están agotadas	Revise el volumen del canal, el cable y cambie las pilas del micrófono
Suena distorsionado	Ganancia del canal muy alta para el nivel del receptor	Baje la ganancia hasta que el sonido salga limpio
Ruido de fondo o zumbido	Batería baja o receptor lejos de la cabina y del micrófono	Cambie la batería y acerque el receptor al centro del área de uso

Las especificaciones citadas provienen de las fichas de producto de Audiocity. Lo marcado "(por confirmar)" está pendiente de verificación.
