¿Cómo conecto un controlador DJ a una consola?

En unos quince minutos tendrá el controlador sonando a través de la consola, con el volumen bajo su control desde el primer acorde.

En una frase

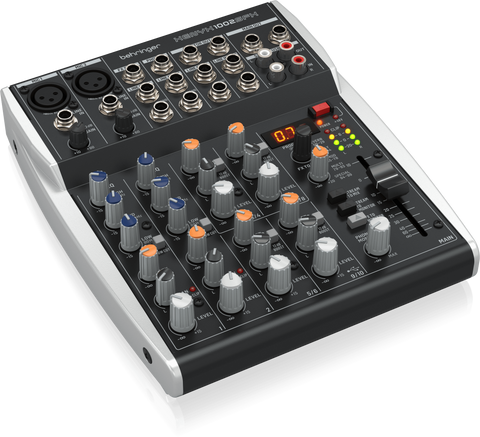

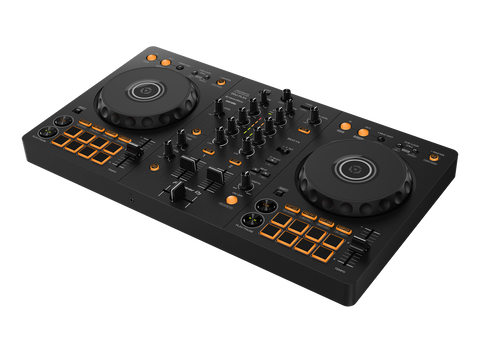

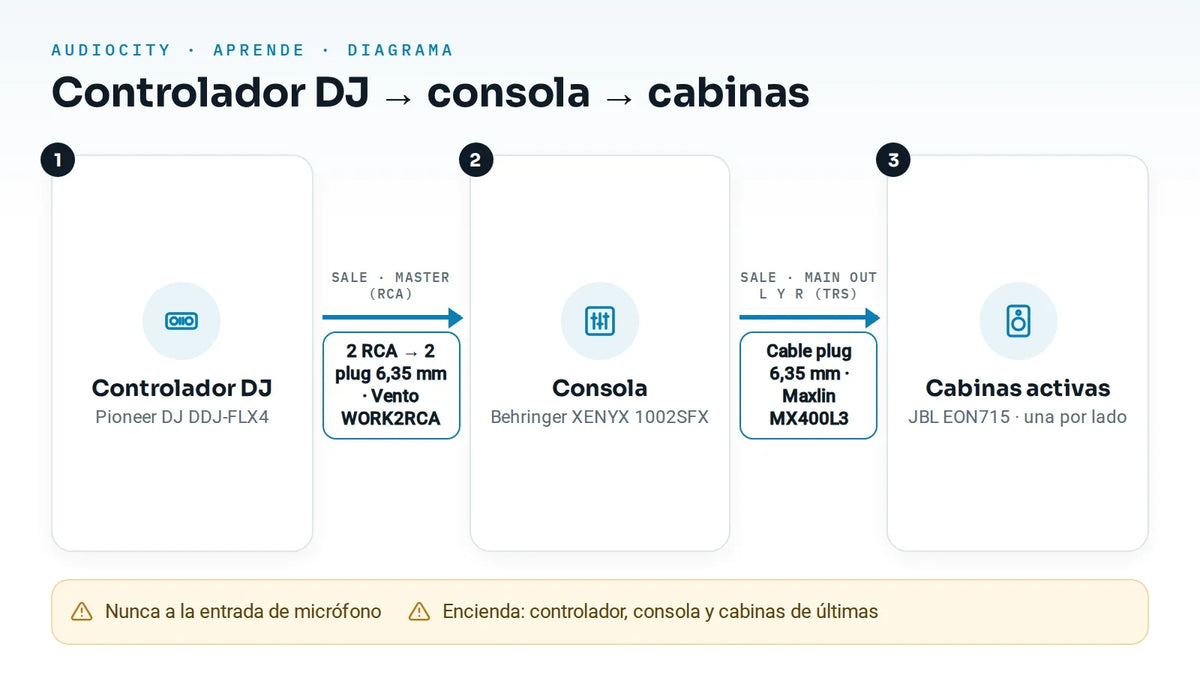

La salida principal del Pioneer DJ DDJ-FLX4 entra a un canal estéreo de línea de la Behringer XENYX 1002SFX, y esa consola reparte la señal hacia las cabinas activas, por ejemplo un par de JBL EON715. El controlador pone la música y la consola controla cuánto volumen sale.

Nivel de línea es el voltaje con el que viajan las señales entre aparatos como estos, más alto que el de un micrófono. Por eso el controlador se conecta a una entrada de línea y no a una entrada de micrófono.

Qué cable necesito

Mire primero qué salida trae el controlador y qué entrada de línea tiene libre la consola.

De	A	Cable	Nota

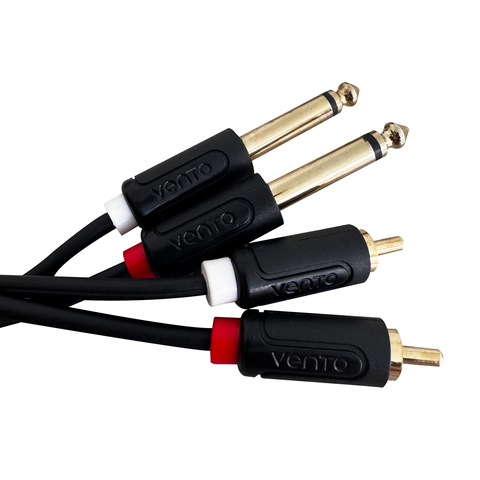

Master del DDJ-FLX4 (2 RCA)	Canal estéreo de línea del XENYX 1002SFX (plug 6,35 mm)	Vento WORK2RCA, 2 RCA a 2 plug TS 6,35 mm	Según la ficha, la salida MASTER del DDJ-FLX4 es RCA
Salida principal L y R del XENYX 1002SFX (TRS 6,35 mm)	Entrada combo de cada JBL EON715	Un cable de plug 6,35 mm por lado, como el Maxlin MX400L3 (3 m)	La EON715 trae dos entradas combo; en tramos largos conviene un cable balanceado TRS o XLR
Master de otro controlador en 2 plug 6,35 mm	Canal estéreo de línea de la consola	Dos cables TS a TS, como el Maxlin MX400L3	Aplica, por ejemplo, al Hercules DJControl Inpulse 500

Balanceado quiere decir que un cable lleva la señal por dos hilos y cancela buena parte del zumbido. El cable RCA de esta guía no es balanceado; en tramos cortos, como los de una cabina de DJ, suele funcionar bien de todas formas.

Otros controladores se conectan igual

El mismo esquema sirve para cualquier controlador de dos canales: su salida master va a un canal de línea de la consola. El Hercules DJControl Inpulse 500 trae la salida master doble, en 2 jack de 6,35 mm y en 2 RCA, así que admite cualquiera de los dos cables de la tabla.

Si está empezando con un equipo más compacto, como el AlphaTheta DDJ-FLX2, revise en la parte trasera qué salida de audio trae antes de comprar el cable; la ficha no detalla ese conector (por confirmar).

Paso a paso

1Apague todo y baje los volúmenes

Apague el controlador, la consola y las cabinas. Lleve el master del controlador y las ganancias de la consola a cero.

Señal de que quedó bien: ninguna perilla de volumen queda arriba y no hay luces encendidas.

2Ubique la salida master del controlador

En la parte trasera del DDJ-FLX4 busque la salida marcada MASTER, en dos conectores RCA. Es la que lleva la mezcla completa hacia la consola.

Señal de que quedó bien: identifica con claridad los dos conectores de esa salida, izquierdo y derecho.

3Elija un canal estéreo de línea en la consola

En el XENYX 1002SFX use uno de los canales estéreo de línea, que reciben plug de 6,35 mm. No use las entradas de micrófono XLR.

Señal de que quedó bien: tiene claro qué canal estéreo va a usar y su control de nivel está en cero.

4Conecte el cable de lado a lado

Lleve el RCA izquierdo del master a la entrada izquierda (L) del canal estéreo, y el derecho a la derecha (R). Empuje cada conector sin forzarlo.

Señal de que quedó bien: los cuatro conectores entran hasta el fondo y no se sueltan al mover el cable.

5Revise que la consola ya tenga salida hacia las cabinas

Antes de encender, confirme que la salida principal de la consola, izquierda y derecha, ya está conectada a la entrada combo de cada cabina activa.

Señal de que quedó bien: ve un cable firme entre la salida principal de la consola y cada cabina.

6Encienda en el orden correcto

Encienda primero el controlador, después la consola y de últimas las cabinas. Para apagar, hágalo en el orden contrario.

Señal de que quedó bien: las cabinas encienden en silencio, sin golpe seco ni chasquido.

7Suba el volumen poco a poco

Ponga una canción, suba el master del controlador hasta la mitad y luego abra el nivel del canal estéreo. Ajuste sin llegar al rojo.

Señal de que quedó bien: los medidores de la consola se mueven con la música y no se quedan en rojo.

Cómo verificar

• Se escucha música por las dos cabinas, con un nivel parecido en cada lado.
• Los medidores de la consola se mueven con la música y no se quedan en rojo.
• Al bajar el nivel del canal estéreo, el volumen baja también en las cabinas.
• No se escucha zumbido constante al tocar el chasis del controlador.

Si algo falla

Síntoma	Causa probable	Qué hacer
No suena nada	El nivel del canal está en cero o el cable quedó en otra entrada	Suba el nivel y confirme que el cable esté en la entrada de línea del canal correcto
Suena distorsionado	Nivel demasiado alto para una señal de línea	Baje el master del controlador o el nivel del canal hasta que la luz de saturación deje de encenderse
Solo suena un lado	Un conector quedó flojo o solo se conectó una de las dos entradas del canal estéreo	Revise los dos extremos del cable y que los plugs estén en L y R
Zumbido constante	Retorno de tierra entre aparatos conectados a tomas distintas	Conecte todos los equipos a la misma toma y revise el estado del cable
Solo suena una cabina	Falta el cable de una de las dos salidas principales de la consola	Conecte la salida izquierda a una cabina y la derecha a la otra

Las especificaciones citadas provienen de las fichas de producto de Audiocity. Lo marcado "(por confirmar)" está pendiente de verificación.
